三相次极整流点焊机

TD系列三相次极整流点焊机

作者:Admin 发布时间:2016-08-05 [ ] 浏览:

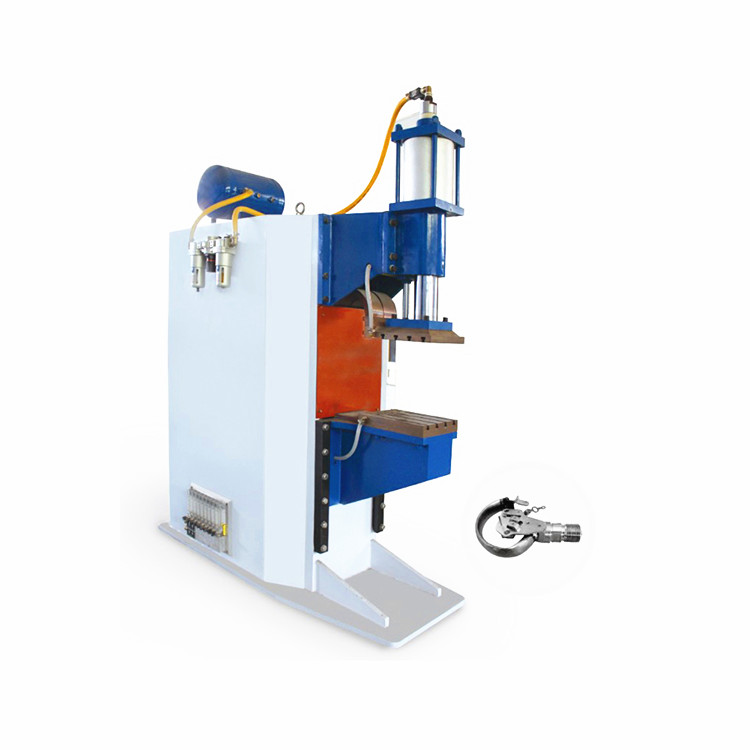

TD三相次级整流点焊机

TD三相次级整流点凸焊机特点:
1.次级为直流回路,抗感可忽略。当输出相同电流时,焊机的功率因素大大提高,可达0.8-0.9.这种焊机所需视在功率只有普通焊机的1/3-1/5,对电网冲击小;
2.直流加热,既避免了交流电幅值一降时冷却所造成的热量损失,又防止峰值电流过大而产生的飞溅,直流电流通过强磁性金属所产生的集束效应使焊点成型好,穿透力强;
3.两级臂间无交变电磁力,使电极压力稳定;
4.三相平衡不影响电网,具有显著地节能效应;
5.除能够焊接一般材料外,对多层钢板和4mm+4mm以上铝及铝合金焊接,效果好;
6.用途广,除了能够焊接低碳钢,镀层钢板,不锈钢耐热合金、铜、铝及铝合金外,还能焊接镁、铌等金属及多层钢板。

TD三相次级整流点凸焊机参数:
项目/型号 输入容量 输入电压 额定频率 负载持续率 臂深尺寸 电极行程 较大加压力 冷却水量 重量 低碳钢
  KVA ACV/相 HZ %M MM M N L/MIN KG MM MM
TD-63 63 380/1 50/60 50 350 100 7800 6 400 3.0+3.0 1.0+1.0
TD-100 100 380/1 50/60 50 350 100 7800 6 500 4.0+4.0 1.5+1.5
TD-160 160 380/1 50/60 50 350 100 12000 6 600 5.0+5.0 2.5+2.5
TD-3*63 3*63 380/3 50/60 50 350 100 12000 12 1000 6.0+6.0 3.0+3.0
TD-3*100 3*100 380/3 50/60 50 350 100 12000 12   8.0+8.0 3.5+3.5
TD-3*160 3*160 380/3 50/60 50 350 100 24000 12   10.0+10.0 4.0+4.0
TD-3*200 3*200 380/3 50/60 50 350 100 24000 12   12.0+12.0 4.5+4.5
