作为点焊机生产厂家，我们深知焊接回路在焊接过程中的重要性。焊接回路不仅决定了焊接电流的稳定性和焊接质量，还直接影响到设备的运行效率和安全性。因此，正确计算和设计焊接回路是确保点焊机性能的关键。本文将深入探讨点焊机焊接回路的计算方法及其相关因素。
一、焊接回路的基本构成

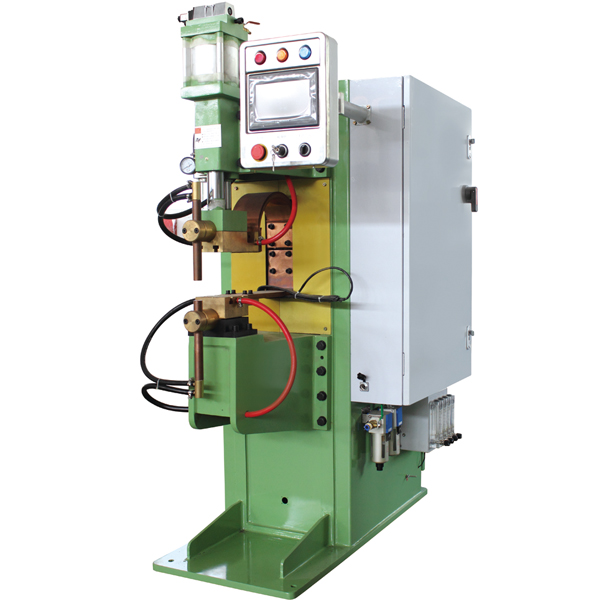

点焊机的焊接回路主要由阻焊变压器的次级绕组、次级软连接件、电极臂、电极握杆（或电极平板）、电极和电极间的焊件等组成。这些构件共同构成了一个完整的电流传输路径，确保焊接电流能够稳定、高效地传递到焊件上。
二、焊接回路计算的基本步骤
确定计算原始数据：
额定次级电流（A）：根据焊接工艺规范确定所需的焊接电流。
负载持续率（%）：表示焊接电流在一定时间内持续工作的比例。
根据机械结构设计得到的各个构件和焊接回路的几何形状及尺寸。
计算焊接回路的电阻：
焊接回路的电阻由阻焊变压器的电阻（包括初、次级绕组）、焊接回路各组成构件的电阻、各组成构件连接处的接触电阻和焊件电阻之和组成。
各组成构件的电阻可以根据其几何形状和结构尺寸，结合推荐的电流密度逐个复算每一组构件的导电截面，然后求和得到。
计算焊接回路的感抗：
焊接回路的感抗是阻焊变压器的漏抗和焊接回路感抗之和。
阻焊变压器的漏抗可以根据已制造类似结构及容量的阻焊变压器积累的统计数据估算。
焊接回路的感抗与回路所包容的面积有关，可以通过相关曲线或公式计算得到。
计算焊接回路的阻抗：
焊接回路的阻抗是电阻和感抗的矢量和，用于描述回路对电流的阻碍作用。
复核焊接回路各构件的截面及连接处：
根据机械强度或刚度的要求设计回路构件的截面，确保能够承受焊接过程中传递的机械力。
用电流密度等要求进行复核，确保焊接回路能够稳定、高效地传输焊接电流。
三、焊接回路计算中的关键因素
机械强度或刚度：
焊接回路中的各个组成构件不仅要传递千安、万安以上的焊接电流，还要传递相当的机械力。因此，这些构件以及其连接处（触点处）都要核算其机械强度或刚度。
电流密度：
电流密度是影响焊接回路导电截面设计的重要因素。通常，根据电流密度需求设计的截面往往小于根据机械强度或刚度条件设计的截面。因此，在实际设计中，需要综合考虑这两个因素。
接触电阻：
接触电阻是焊接回路电阻的重要组成部分。接触电阻的大小取决于接触表面的压力、接触表面的状况以及各组成元件的材料、形状等。因此，在设计和使用焊接回路时，需要特别注意接触电阻的影响。
四、焊接回路计算的实际应用
在实际生产中，根据具体的焊接需求和设备条件，可以通过上述计算方法对焊接回路进行优化设计。通过调整焊接回路的各个参数，如电阻、感抗、电流密度等，可以实现焊接电流的稳定传输和高效利用，从而提高焊接质量和生产效率。
作为点焊机生产厂家，我们深知焊接回路计算的重要性。我们致力于为用户提供高质量、高性能的点焊机产品，并为用户提供专业的技术支持和售后服务。通过不断优化焊接回路的设计和计算方法，我们希望能够为用户提供更加稳定、高效的焊接解决方案。
