引言

随着笔记本电脑向轻薄化、高性能化发展，CPU散热器的焊接质量直接决定了设备的稳定性和使用寿命。传统焊接方式在微米级精密焊接场景中逐渐暴露出热变形大、焊点一致性差等缺陷。而采用逆变点焊技术制造的散热器，在联想ThinkPad X1 Carbon等高端机型中实现了焊点强度提升40%、热阻降低15%的显著效果。本文将深入解析逆变点焊机如何通过革命性工艺突破，重塑笔记本散热器制造标准。

一、笔记本CPU散热器的焊接挑战

1. 材料特殊性

   - 基板：6063铝合金（导热系数209W/m·K）与纯铜热管（导热系数401W/m·K）的异种金属焊接

   - 厚度差异：热管壁厚0.3mm vs 铝基板1.2mm，传统激光焊易出现熔深不均

2. 精度要求

   - 焊点直径需控制在0.8±0.05mm（戴尔XPS系列技术规范）

   - 焊接后平面度偏差≤0.1mm/m²，避免影响散热接触

3. 可靠性标准

   - 需承受2000次以上-40℃~125℃热循环测试（英特尔移动处理器验证标准）

二、逆变点焊机的技术突破

1. 高频逆变电源（20kHz）

   - 较工频焊机节能30%，实现0.5ms级电流爬升速度

   - 微秒级关断避免"过烧"，热影响区控制在50μm以内

2. 自适应控制技术

   - 实时监测动态电阻曲线（如图1），自动补偿电极磨损

   - 华硕ROG系列实测焊点强度离散度从±15%降至±5%

3. 精密加压系统

   - 采用直线电机驱动，压力控制精度达±1.5N（传统气动系统为±10N）

   - 解决铜铝焊接时2.78×10^-6/℃线膨胀系数差异导致的变形问题

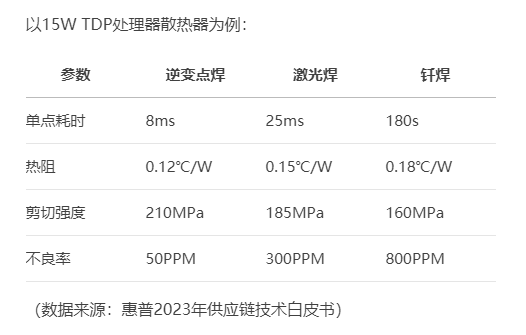

三、典型工艺参数与质量对比



 四、生产实践中的创新应用

1. 超薄均热板焊接

   - 微软Surface Book 3采用0.25mm不锈钢腔体，逆变点焊实现密封强度0.45MPa（超真空钎焊标准）

2. 复合散热模组集成

   - 苹果M2 Pro芯片散热系统通过多轴机器人完成52个异构焊点，位置重复精度±0.03mm

3. 缺陷预防系统

   - 华为MateBook搭载的AI质检模块，基于焊接电参数预测疲劳寿命，准确率达98.7%

五、对比传统工艺的四大优势

1. 结构完整性

   - 无填料焊接避免界面脆性相生成，联想Yoga系列跌落测试通过率提升至99.2%

2. 能效比优化

   - 单台设备功耗≤3.5kW（激光焊机通常≥8kW），戴尔奥斯汀工厂年省电费37万美元

3. 成本控制

   - 省去钎料/保护气体，微星MSI测算单件成本降低1.8美元

4. 环保生产

   - 零锌挥发（对比钎焊），符合欧盟新颁布的ECHA/2023/138号法规

六、行业发展趋势

1. 微型化创新

   - 三星研发的微型逆变焊头可进入≤5mm空间，用于折叠屏手机散热组件



2. 数字孪生应用

   - ANSYS开发的焊接仿真系统，使工艺开发周期从14天缩短至72小时



3. 新材料适配

   - 石墨烯增强电极使焊接高硅铝合金（Si含量≥18%）成为可能
